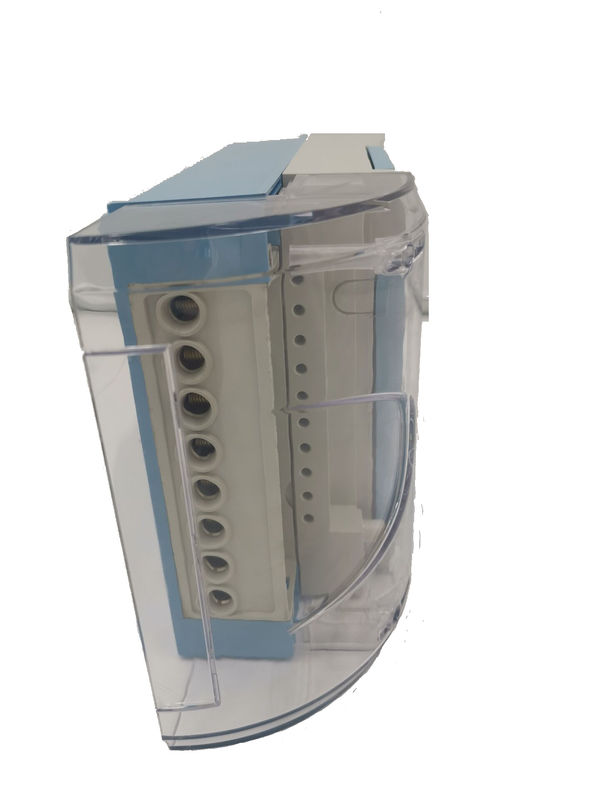

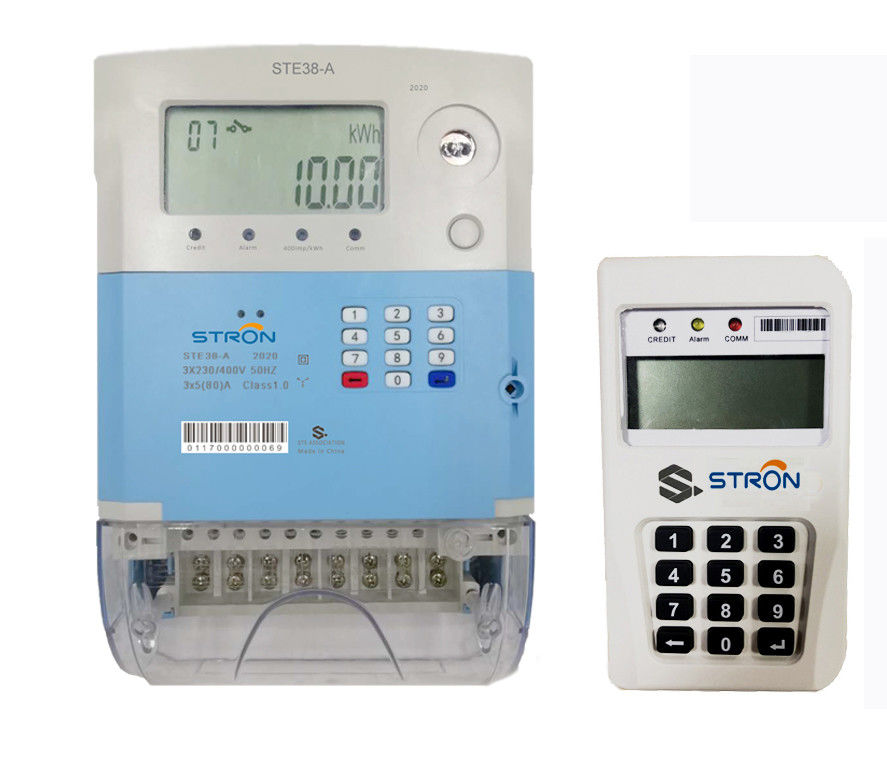

STE38-G GPRS Stron STS Standardowy trójfazowy czteroprzewodowy licznik energii z przedpłatą

STE38-G GPRS

Trójfazowy inteligentny licznik energii elektrycznej DLMS

Licznik współpracuje z modułem wtykowym do zbierania danych i komunikacji sieciowej zgodnych z DLMS / COSEM.Ta modułowa konstrukcja umożliwia przedsiębiorstwu wybór spośród komórkowych sieci danych PLC / RF / GPRS / 3G i 4G LTE zgodnie z lokalnymi warunkami przy niskich kosztach.Modernizacja i konserwacja staną się również opłacalne dzięki wymianie samych modułów zamiast całego licznika.

Parametry techniczne

Parametry elektryczne

Napięcie nominalne 3 × 230 V.

Zakres napięcia roboczego 70% ~ 120% Un

Częstotliwość nominalna 50-60 Hz

Prąd podstawowy (Ib) 10A

Maksymalny prąd (Imax) 100A

Prąd rozruchowy (Ist) 30mA

Stała energii czynnej 400imp / kWh

Klasa dokładności energii czynnej 1.0

Klasa dokładności energii biernej 2.0

Pobór mocy w obwodzie napięciowym <2W <8VA

Pobór mocy w bieżącym obwodzie <1VA

Zakres temperatur pracy -25 ℃ -70 ℃

Zakres temperatur przechowywania -40 ℃ -85 ℃

Zgodność elektromagnetyczna

Wytrzymałość izolacji AC 4 kV przy 50 Hz przez 1 min

Napięcie impulsowe 1,2 / 50 us Przyłącza sieciowe 8kV

Wyładowania elektrostatyczne

Wyładowanie kontaktowe 8kV

Wylot powietrza 16kV

Pole elektromagnetyczne RF 27 MHz-500 MHz 10 V / m

100 KHz-1 GHz 30 V / m

Szybki test przejściowy rozerwania 4kV

Wymagania mechaniczne

Obudowa miernika Wodoodporność Stopień ochrony IP54

Klasa ochrony II

Podstawowa funkcjonalność

Funkcjonować

Przedpłata: STS Standard, doładowanie przez wejście 20 cyfr TOKEN

Alarm niskiego kredytu: Wartość alarmu można ustawić, wprowadzając odpowiedni TOKEN

Przełącznik prepaid i post-paid: Licznik można przełączyć w tryb prepaid lub post-paid

Funkcja kontroli obciążenia: miernik można zaprogramować na próg kontroli obciążenia, jeśli aktualna moc jest większa niż próg.Miernik odetnie obciążenie użytkownika.

Nagrywanie zdarzeń: Licznik może rejestrować zdarzenie sabotażu, zdarzenie otwarcia pokrywy, zdarzenie zakupu i ŻETONY.

Samotest: miernik ma funkcję autotestu, może testować wyświetlacz LCD i przekaźnik itp. Oraz bezpośrednio raportować wyniki

Anti-sabotaż: miernik automatycznie zamknie zawór po wykryciu pola magnetycznego i zdarzeniu otwarcia pokrywy

Taryfa TOU: Taryfę TOU można ustawić, wprowadzając odpowiedni TOKEN

Pobieranie kredytu w rachunku: Kredyt na energię elektryczną można pobierać dzień po dniu lub miesiąc po miesiącu

Komunikacja: Na życzenie miernik jest dostępny z systemem AMI przez LORA RF lub Bluetooth 4.0

Zapytanie informacyjne: Konsument może sprawdzić dane, takie jak pozostały kredyt, całkowity zakupiony i całkowity kredyt, wprowadzając krótki kod

Moduł GPRS

Pasmo częstotliwości Gsm850 / egsm900 / DCS 1800 / PCS 1900

automatyczne wyszukiwanie pasma częstotliwości

czułość <-108dbm

Maksymalny

moc transmisji GSM850 / EGSM900 Cl as s4 (2W)

DCS1800 / PCS1900 Classl (1 W)

Fonologiczny

cechy Obsługuje funkcje połączeń, nagrywania i odtwarzania oraz

może bezpośrednio sterować głośnikiem 8 Ω

Krótka wiadomość Obsługa trybu PDC i trybu tekstowego,

obsługuje odbieranie i wysyłanie wiadomości SMS oraz nowych przypomnień SMS

Obsługa zarządzania SMS-ami: odczytywanie, usuwanie, przechowywanie

lokalizacja i metoda, lista SMS-ów

Funkcje GPRS Łącze pobierania danych GPRS: do 85,6 Kb / s

Uplink danych GPRS: do 85,6 Kbps format kodowania: cs-i, CS-2, CS-3 i CS-4

obsługa protokołu Pap (protokół uwierzytelniania hasła) powszechnie używany do połączeń PPP wbudowany protokół: TCP / UDP / ftp / PPP obsługa kanału kontroli transmisji pakietów (pBCC)

Antena

charakterystyka Impedancja charakterystyczna 50 Ω

pracujący

temperatura -40 ℃ ~ + 85 ℃

Przechowywanie

temperatura ochry -40 ℃ ~ + 90 ℃

Pracujący

zasilacz 5V / 2A

Natychmiastowy

prąd Max 2.0A

Oszczędzanie energii

pobór mocy w trybie

1,40mA@DRX=2

1.14mA@DRX=5

1.03mA@DRX=9

CART 2 zwykły port szeregowy, jeden szeregowy debugowanie aktualizacji

Port

SP I TAK

I2C TAK
