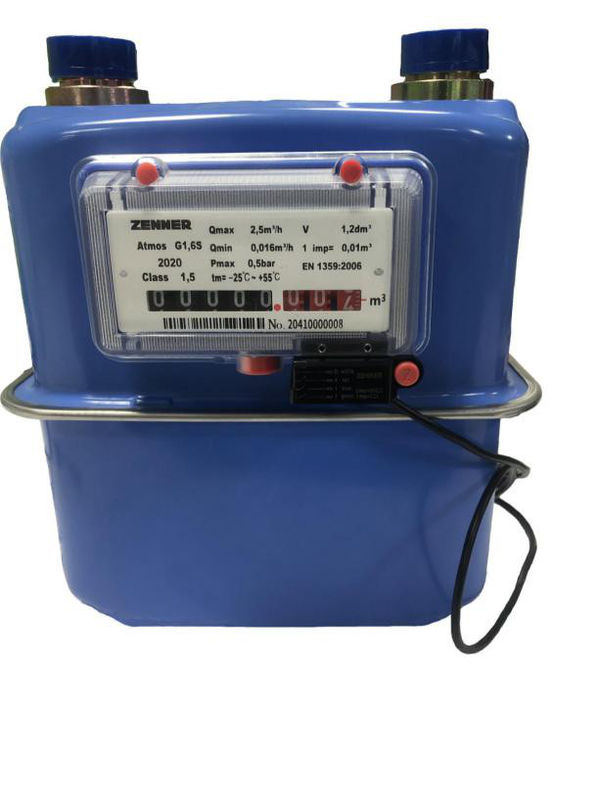

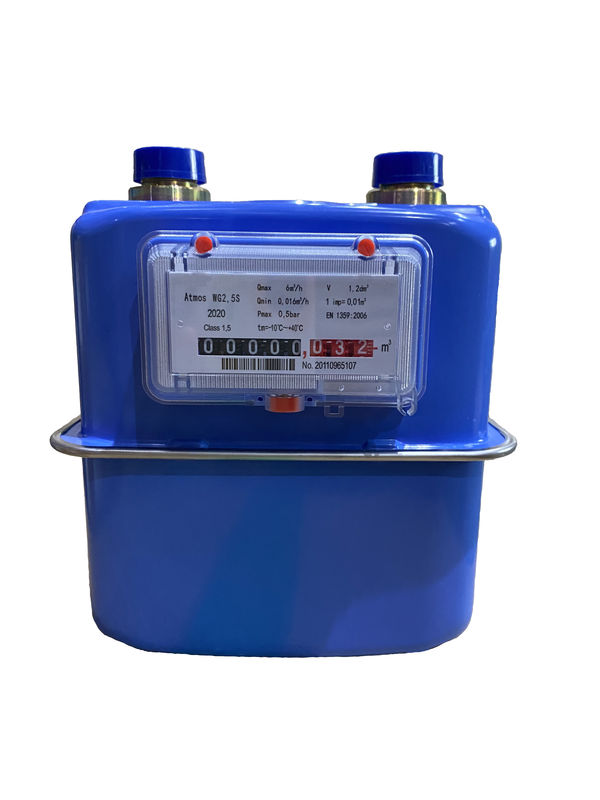

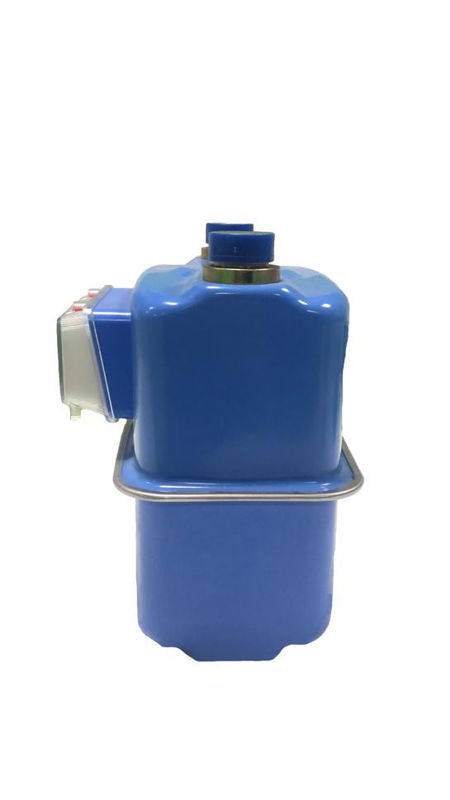

Typ kompaktowy Dwururowy gazomierz membranowy G1.6MS |G2.5MS | G4S
Solidna jakość wykonania, wysoka precyzja, bezpieczeństwo i szereg zaawansowanych szczegółów technicznych sprawiają, że gazomierz membranowy ATMOS ® jest wysokiej klasy przyrządem pomiarowym pierścieniowym. Przepływomierze membranowe są dostępne w modelach G1.6, G2.5 i G4. przyrząd charakteryzuje się wysoką dokładnością pomiaru, stabilnym, ciągłym pomiarem, długą żywotnością i wysoką niezawodnością.Dzięki zastosowaniu wysokiej jakości materiałów gazomierze membranowe zapewniają odporność na korozję, odporność na utlenianie i solidność Solidna jakość wykonania, wysoka precyzja, bezpieczeństwo i szereg zaawansowanych szczegółów technicznych sprawia, że gazomierz membranowy ATMOS ® jest wysokiej klasy przyrządem pomiarowym pierścieniowym. Przepływomierze przeponowe gazu są dostępne w modelach G1.6, G2.5 i G4. dokładność, stabilny stały pomiar, długa żywotność i wysoka niezawodność.Dzięki zastosowaniu wysokogatunkowych materiałów gazomierze membranowe zapewniają odporność na korozję, utlenianie i solidność.
Gazomierz membranowy składa się głównie z komory pomiarowej, zasuwy i wyświetlacza. Gumowa membrana dzieli komorę pomiarową na dwie części, które są na przemian połączone z wlotem rury za pomocą suwaka. Membrana wyczuwa ciśnienie gazu i rozszerza się i porusza się w pomieszczeniu pomiarowym, tak że gaz w obu częściach pomieszczenia pomiarowego jest naprzemiennie wdychany i wypuszczany. Naprzemienny ruch zaworu suwakowego tworzy ciągły przepływ gazu, który jest przenoszony na wyświetlacz przez mechanizm łączący do pokaż głośność przez.
Charakterystyka wydajności
1. Zatwierdzony zgodnie z MID przez NMi
2. Obudowa ze stali ocynkowanej, malowana proszkowo dla maksymalnej odporności na korozję
3.Odporność na ogień (HTB) do 0,1 bara zgodnie z EN1359
4. Zintegrowany system regulacji krzywej błędu
5. Długotrwała stabilność dzięki zastosowaniu wysokiej jakości membran
6. doposażany w impulsator
7.Opcjonalnie: zabezpieczenie wstecznego przepływu
8.Materiał obudowy: blacha stalowa ocynkowana lub odlew aluminiowy
9. Media gazowe: gaz ziemny, gaz miejski, biogaz Gaz płynny i metan
Dane techniczne Atmos ® G1.6s |G2.5S| G4S
| Rozmiar |
G1.6 |
G2.5 |
G4 |
| Nominalne natężenie przepływu |
1,6 m3 / godz |
2,5 m3 / godz |
4 m3 / godz |
| Maksymalne natężenie przepływu |
2,5 m3 / godz |
4 m3 / godz |
6 m3 / godz |
| Minimalne natężenie przepływu |
0,016 m3 / godz |
0,025 m3 / godz |
0,04 m3 / godz |
| Objętość cykliczna |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Maksymalne ciśnienie robocze |
0,5 bara |
0,5 bara |
0,5 bara |
| Spadek ciśnienia |
<200 Pa |
<200 Pa |
<200 Pa |
| Maksymalny odczyt |
99999.9998 |
99999.9998 |
99999.9998 |
| Minimalny odczyt |
0,0002 |
0,0002 |
0,0002 |
| Temperatura pracy |
-20-55 ℃ |
-20-55 ℃ |
-20-55 ℃ |
| Temperatura przechowywania |
-30-60 ℃ |
-30-60 ℃ |
-30-60 ℃ |
| Wartość impulsu |
0,01 m3/puls |
0,01 m3/puls |
0,01 m3/puls |
| Klasa dokładności |
Klasa 1.5 |
Klasa 1.5 |
Klasa 1.5 |
| Waga |
110/130 mm |
1,8 kg |
1,8 kg |
1,8 kg |
| 152,4 mm |
2,0 kg |
2,0 kg |
2,0 kg |
|
Błąd: Qmin ≦ Q ≦ 0,1Qmaks
0,1Qmax ≦ Q ≦ Qmax
|
± 3 |
± 3 |
± 3 |
| ± 1,5 |
± 1,5 |
± 1,5 |
Wymiary Membranowy gazomierz Atmos ®G1.6s |G2.5S| G4S
| ZA |
90 ± 0,50 mm |
110 ± 0,50 mm |
130 ± 0,50 mm |
152,4 ± 0,50 mm |
|
|
| do |
226mm |
|
218mm |
|
|
|
| b |
M30 × 2-6g |
G¾B |
sol7/8b |
G1B |
NPT¾ '' |
BS746 1 ' |
