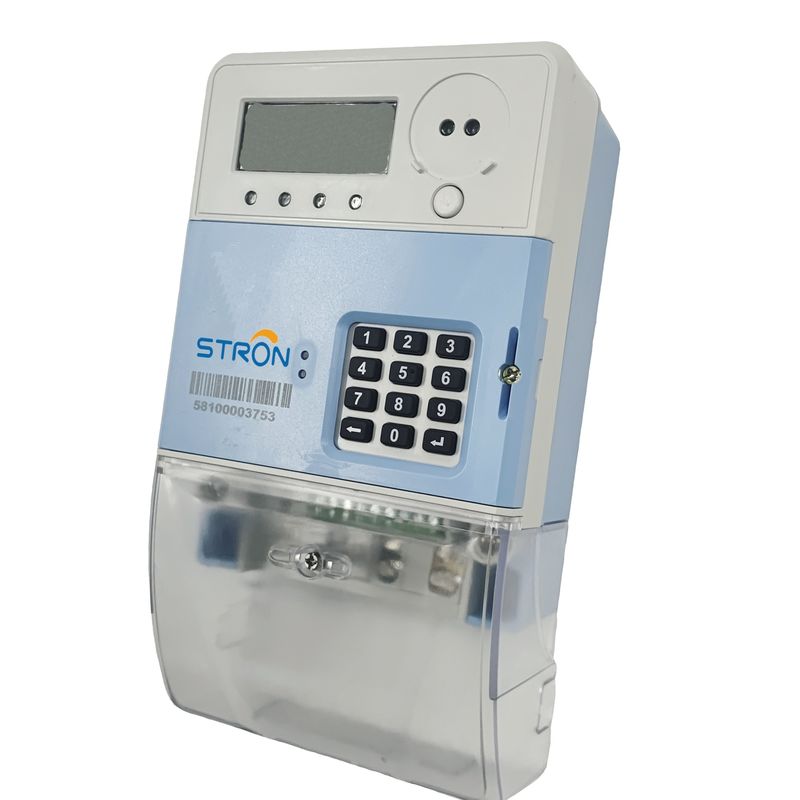

Jednofazowy wodoodporny inteligentny przedpłacony licznik energii elektrycznej RS232 900 MHz

Ten rodzaj licznika energii elektrycznej to jednofazowy przedpłacony licznik energii elektrycznej.Jednofazowy licznik energii elektrycznej charakteryzuje się wysoką dokładnością, dokładnym pomiarem, niskim obciążeniem konserwacyjnym, wysoką wydajnością pracy, niskimi wymaganiami dotyczącymi warunków transportu i instalacji, niskim zużyciem energii, oszczędnością energii, dobrym do zmniejszenia strat linii, silną funkcją przeciwkradzieżową , duża odporność na przeciążenia, niski wskaźnik awaryjności Zasada działania polega na tym, że gdy prąd przemienny przechodzi przez cewkę napięciową i prądową jednofazowego licznika czasu pracy w trybie WW, cewka napięciowa i cewka prądowa wytwarzają dwa zmienne strumienie.Te dwa zmienne strumienie i generowany prąd wirowy oddziałują ze sobą, wytwarzając moment elektromagnetyczny, który popycha aluminiowy dysk do obracania się. Im większa moc obciążenia, tym większa prędkość aluminiowego dysku. dokładność nie powinna być mniejsza niż 0,5 poziomu. Jednofazowy licznik energii ma zastosowanie w budynkach komercyjnych i budynkach infrastruktury publicznej do wykonywania pomiarów i statystyk zużycia energii elektrycznej w różnych obszarach lub różnych obciążeniach w budynkach. licznik jest odpowiedni do statystyki i wewnętrznego rozliczania zużycia energii elektrycznej na różnych liniach produkcyjnych lub obciążeniach w budynkach przemysłowych.

Nasz licznik energii elektrycznej może przenosić moduł komunikacyjny GPRS.Moduł GPRS ma wiele zalet, takich jak:
◆ Dzięki funkcji krótkich wiadomości obsługuj krótkie wiadomości w języku chińskim i angielskim
◆ W przypadku usługi danych GPRS, wbudowany stos protokołów TCP / IP
◆ Obsługa rozpoznawania nazw domen, nie może być stałym adresem IP
◆ Obsługa nadajnika-odbiornika MMS, możliwość przesyłania zdjęć, plików
◆ Standardowy port szeregowy RS-232, prosta obsługa poleceń AT
◆ Zapewnij MCU i kod źródłowy programowania komputerowego
◆ Podwójne pasmo częstotliwości 900 MHz i 1800 MHz
◆ Temperatura pracy: -35 ~ + 75 ℃
◆ Konstrukcja zgodna ze standardami branżowymi, może pracować we wszystkich trudnych warunkach
◆ Kawałki interfejsu anteny 50 Ω / SMA (Yin)
◆ Zasilanie DC 5 ~ 12 V, prąd czuwania 40 mA, czas transmisji 300 mA

Ponadto produkt ten zaliczany jest do licznika przedpłaconego, który może pomóc dostawcy w zarządzaniu zużyciem energii przez użytkownika oraz monitorowaniu stanu licznika, jest wygodnym dla dostawców pobieraniem opłat za energię elektryczną i ogranicza występowanie opóźnień w dostawie energii elektrycznej przez użytkowników. opłaty za energię elektryczną Użytkownicy mogą korzystać z energii tylko wtedy, gdy zapłacą z góry za niezbędną ilość energii i wprowadzą ŻETONY w celu doładowania.

Nasze liczniki energii elektrycznej można doładowywać bezpośrednio za pomocą oprogramowania vendingowego Stronpay oraz zdalnie za pośrednictwem modułu LORA-RF i LORA-RF komunikującego się z systemem AMI.AMI to Advanced Metering Infrastructure.System AMI składa się głównie z inteligentnego licznika, systemu i sprzętu komunikacyjnego, systemu zarządzania bazą danych liczników oraz systemu zarządzania bazą danych liczników (MDMS).

Główne cechy
1. 20-cyfrowe (standardowa specyfikacja transferu) szyfrowanie STS
2. Wykrywanie znacznej energii odwróconej (SRE)
3. Port zgodny z IEC62056-21 umożliwiający łatwe przeszukiwanie danych
4. Rozłącza się przy przeciążeniu i braku kredytu
5. Podwójne źródło zasilania działające zarówno w trybie prepaid, jak i kredytowym
6. Programowalny limit obciążenia i ostrzeżenie o niskim poziomie kredytu
7. Wykrywanie i rejestrowanie zdarzeń sabotażowych, takich jak otwarcie pokrywy, odwrócenie, zanik napięcia itp.
8. Łatwy dostęp do danych o zużyciu w ciągu 12 miesięcy i ostatnich 5 wprowadzonych tokenów

Korzyści dla użytkownika
1. Łatwe połączenie z modułem interfejsu użytkownika (UIU) dla aplikacji typu split
2. Bezprzewodowa komunikacja PLC / RF / GPRS z czołowym serwerem AMR / AMI
3. Czas użytkowania (TOU), wielotaryfowość, ustawienie wakacyjne.
4. Zaawansowane funkcje kontroli obciążenia i odłączania


Jak doładować system AMI?Jak pokazano na poniższym rysunku:

1. Licznik energii elektrycznej przesyła informacje do Koncentratora Danych poprzez LORA-RF lub PLC;
2. Koncentrator Danych zawiera moduły Lora-RF / PLC i GPRS, które będą przekazywać informacje do AMI poprzez GPRS po otrzymaniu informacji z wodomierza.
3. AMI odbiera informację, przeprowadza zdalne doładowanie i wygeneruje doładowania TOKEN, który jest następnie przesyłany do Koncentratora Danych przez GPRS;
4. Koncentrator danych odbiera informacje i przesyła je do licznika energii elektrycznej za pośrednictwem LORA-RF lub PLC.

Podstawowa funkcjonalność

Funkcjonować	Detale
Przedpłata	STS Standard, ładowanie przez wejście 20 cyfr TOKEN
Alarm niskiego poziomu kredytu	Wartość alarmu można ustawić wprowadzając odpowiedni TOKEN
Switch przedpłacony i abonamentowy	Licznik można przełączyć w tryb prepaid lub post-paid
Funkcja kontroli obciążenia	Miernik można zaprogramować na próg kontroli obciążenia, jeśli aktualna moc jest większa niż próg.Miernik odetnie obciążenie użytkownika.
Nagrywanie wydarzeń	Licznik może rejestrować zdarzenie sabotażu, zdarzenie otwarcia obudowy, zdarzenie zakupu i ŻETONY.
Samotestowanie	Miernik ma funkcję autotestu, może testować wyświetlacz LCD, przekaźnik itp. Oraz bezpośrednio raportować wyniki
Zabezpieczenie przed manipulacją	Miernik automatycznie zamknie zawór po wykryciu pola magnetycznego i zdarzeniu otwarcia pokrywy
Taryfa TOU	Taryfę TOU można ustawić, wprowadzając odpowiedni TOKEN
Debet w rachunku bieżącym	Kredyt w rachunku bieżącym można pobierać dzień po dniu lub miesiąc po miesiącu
Komunikacja	Miernik jest dostępny na zamówienie z systemem AMI przez LORA RF lub Bluetooth 4.0
Zapytanie informacyjne	Konsument może sprawdzić dane, takie jak pozostały kredyt, całkowity zakupiony i całkowity kredyt, wprowadzając krótki kod
Wyświetlacz ciekłokrystaliczny



Parametry elektryczne

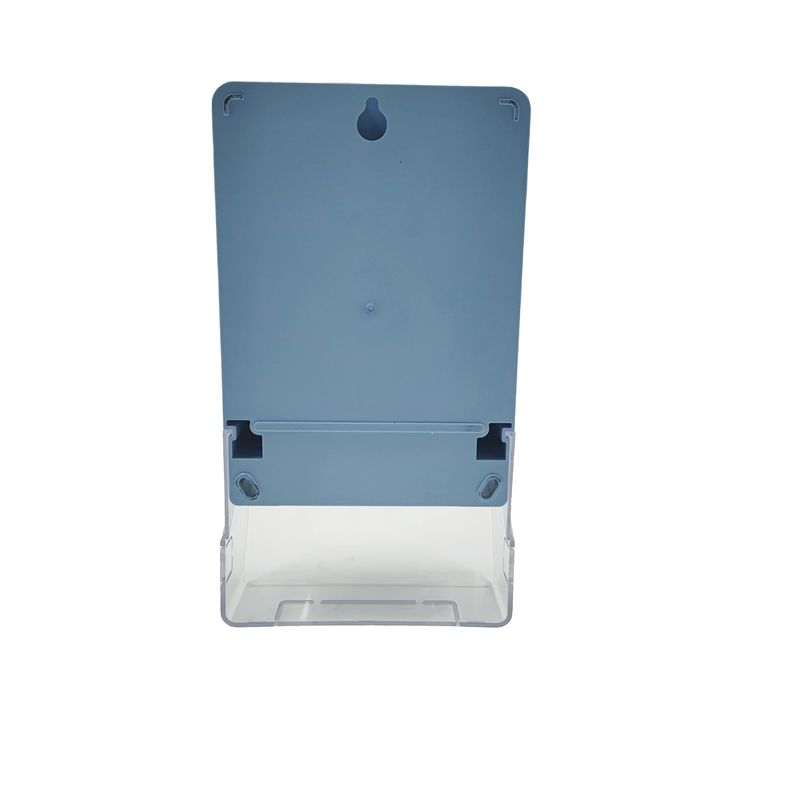

Wymiary miernika
