STS Standard Off-grid GPRS IP54 Wodoodporna inteligentna przedpłacona słoneczna skrzynka pomiarowa

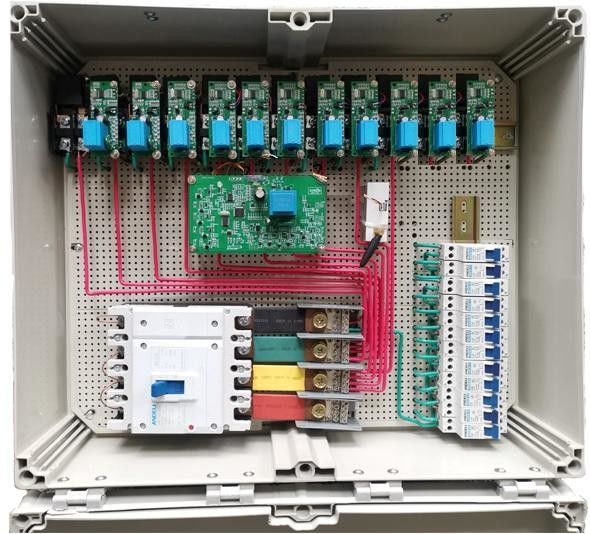

Model STB560-A Metering-box (zwany dalej M-box) to wielofunkcyjne rozwiązanie pomiarowe składające się z modułu, jednostki pomiarowo-sterującej (MCU), modułu GPRS, modułu LORA-RF i modułu interfejsu klienta (CIU).Każdy M-box może uzyskać dostęp do odległych serwerów przez GPRS, dzięki czemu administratorzy mogą obsługiwać M-boxy i zdalnie odczytywać wszystkie informacje o zużyciu energii przez liczniki.

Skrzynka M-box składa się z pokrywy z PC (poliwęglanu) i podstawy z ABS, charakteryzującej się niezawodną izolacją, wysoką wytrzymałością, dobrą odpornością na płomienie, zabezpieczeniem antykorozyjnym, zapobiegającym starzeniu i żywotnością ponad 10 lat.Może być szeroko stosowany w budownictwie mieszkaniowym lub transformacji cywilnych sieci energetycznych, z cechami wielu kombinacji różnych jednostek pomiarowych, łatwą instalacją, ukrytym połączeniem kablowym i bezpieczną obsługą.

Obsługując skrzynki M-box i zdalnie odczytując wszystkie informacje o zużyciu energii przez liczniki, może pomóc przedsiębiorstwom użyteczności publicznej w znacznym poprawieniu efektywności zarządzania ich sieciami elektroenergetycznymi i obniżeniu kosztów zarządzania.

Użytkownicy CIU zainstalowani w ich domach mogą uzyskiwać dane o zużyciu energii z M-boxów za pośrednictwem komunikacji LORA-RF i wyświetlać je użytkownikom, dzięki czemu nie tylko wygodnie jest im odczytywać dane, ale także pozwalają uniknąć zakłóceń w pomiarach energii.Tym samym jest to kompletne rozwiązanie w zakresie skrzynek pomiarowych, które łączy pomiar, wykorzystanie i zarządzanie energią.

Parametry elektryczne

Kompatybilność elektryczna i magnetyczna

Wymiar M-Box:

Funkcjonalność

1. Pomiar

Dodatnia funkcja pomiaru energii czynnej i rezerwowej.

2. Przedpłata

M-box Wyłącz zasilanie, gdy kredyt użytkownika spadnie do 0, użytkownicy mogą doładować, wprowadzając 20 cyfr TOKEN na CIU.

3. Niski kredyt

Wartość alarmu można ustawić wprowadzając odpowiedni TOKEN.

4. Funkcja kontroli obciążenia

M-Box można zaprogramować na próg kontroli obciążenia, jeśli aktualna moc jest większa niż próg.Miernik odetnie obciążenie użytkownika.

5. Nagrywanie zdarzeń

M-Box zapisze całkowity czas otwarcia obudowy / wsteczny prądu / wyłączenia zasilania oraz czas ostatnich 10 zdarzeń.

6. Samotestowanie

M-Box posiada funkcję autotestu, może testować wyświetlacz LCD, przekaźnik itp. Oraz bezpośrednio raportować wyniki.

7. Taryfa TOU:

Taryfę TOU można ustawić, wprowadzając odpowiedni TOKEN.

8. Windykacja w rachunku bieżącym:

Kredyt w rachunku bieżącym można pobierać dzień po dniu lub miesiąc po miesiącu.

9. Zapytanie informacyjne:

Konsument może sprawdzić dane, takie jak pozostały kredyt, całkowity zakupiony i całkowity kredyt, wprowadzając krótki kod na CIU.

10. Anti-Tamper:

Miernik automatycznie zamknie zawór po wykryciu pola magnetycznego i zdarzeniu otwarcia pokrywy.

11. Komunikacja:

①GPRS: M-Box jest dostępny z komunikacją systemu AMI z serwerem bazy danych poprzez moduł GPRS

②LORA-RF: komunikacja CIU z M-box przez LORA-RF.

Instalacja na słupie / ścianie

Cały zestaw akcesoriów montażowych, w tym pręty poziome i pionowe oraz tamborek, pakowane są niezależnie od pudełka.Jak pokazano powyżej, część 1 to obręcz, część 2 to poziomy pasek, a część 3 to pasek pionowy, podczas gdy informacje o rozmiarze poziomego paska i obręczy można zobaczyć na rysunku.

Podczas montażu na słupie elektrycznym należy wykonać następujące czynności:

✽ Zainstalować pręt pionowy i śruby pręta poziomego w odpowiednich miejscach z tyłu skrzynki licznikowej i zamocować śrubami.

✽ Zamontować drążek poziomy na śrubach.

✽ Przymocuj tamborek do słupa.

✽ Zamocować tamborek ze skrzynką licznika za pomocą śrub.

Do instalacji dostępne są łącznie 2 jednostki pręta pionowego, 2 jednostki pręta poziomego i 2 jednostki obręczy.

Podłączenie kabla zasilającego

Kable zasilające są skoncentrowane w dolnej części skrzynki licznikowej, wprowadzane przez uchwyty kablowe i podłączane pod śrubami zacisków wejściowych, neutralnych i wyjściowych.Kable wejściowe powinny być kablami miedzianymi nie mniejszymi niż BV ‐ 50 mm2, a wyjściowymi kablami miedzianymi nie mniejszymi niż BV ‐ 16 mm2.

Poniżej pokazano konfigurację zacisków wejściowych, neutralnych i wyjściowych wewnątrz skrzynki licznika.

Szczegółowe numery biegunów przyłączeniowych przedstawiono w punktach 3.2.9, 3.2.10 i 3.2.7.

Schemat połączeń, jak pokazano poniżej:

Instalacja i podłączenie CIU

CIU oznacza Customer Interface Unit, czyli urządzenie instalowane w domu użytkownika, zgodnie z poniższym schematem połączeń.Sposób podłączenia jest podobny do podłączenia liczników.UIU nie mierzy energii, ale zamiast tego wyświetla tylko zmierzone dane dotyczące energii.Zatem linie wyjściowe fazy L i N UIU nie są obowiązkowe do użycia.

Po zainstalowaniu kabli zasilających CIU, CIU automatycznie połączy się z M-box przez moduł LORA-RF.

Trzy sposoby doładowania przedpłaconego wodomierza

1. Oprogramowanie sprzedające Stronpay

➯ Za pośrednictwem lokalnego punktu sprzedaży lub przenośnego przenośnego automatu sprzedającego

Obsługa oprogramowania do sprzedaży

1. Zaloguj się do systemu sprzedaży

2. Rejestracja numeru licznika

3. Rejestracja informacji o kliencie

4. Ustalanie cen

5. Otwórz konto

6. Liczniki sprzedaży / doładowania

7. Zdobądź token

8. Wprowadź token do licznika za pomocą klawiatury

9. Pomyślne ładowanie

2. Poprzez platformę zewnętrzną lub lokalną płatność mobilną z API

➪ Przez telefon komórkowy

API: interfejs programu aplikacji, który jest umową łączącą aplikację strony trzeciej i nasze oprogramowanie vendingowe Stronpay.

3. Przez System AMI

➪ Ładuj zdalnie przez LORA-RF i moduł GPRS

Jak doładować system AMI?
